Ασφάλεια χαμηλής τάσης

2.1 Ασφάλεια χαμηλής τάσης

Οι ασφάλειες χαμηλής τάσης είναι πολύ κοινές στα ηλεκτρικά συστήματα και έχουν διαφορετικά σχήματα και σχέδια. Οι ασφάλειες χαμηλής τάσης έχουν ονομαστική τάση μικρότερη ή ίση με 1.500 V.

2.1.1 Ασφάλεια τύπου φυσιγγίου (Τύπος εντελώς κλειστός)

Ασφάλεια τύπου Catridge (Τύπος εντελώς κλειστός) (Πηγή: Codrey Electronics)

Κατασκευή Ασφάλειας Τύπου Catridge (Πηγή: Codrey Electronics)

Η ασφάλεια φυσιγγίων αποτελείται από το κεραμικό σώμα που αντέχει στη θερμότητα-και περικλείεται από ένα μεταλλικό πώμα και στα δύο άκρα. Το υλικό πλήρωσης όπως η κιμωλία, ο σοβάς του Παρισιού, η σκόνη χαλαζία ή μάρμαρο περιβάλλει το χώρο του σώματος που λειτουργεί ως μέσο σβέσης και ψύξης τόξου. Συχνά, χρησιμοποιούνται ευρέως σε βιομηχανίες, γεωργικές περιοχές και οικιστικούς σκοπούς, όπως πάνελ ασφαλειών, κλιματισμό, αντλίες και οικιακές συσκευές.

Αυτοί οι τύποι ασφαλειών ταξινομούνται σε ασφάλειες τύπου D-τύπου και τύπου Link-.

2.1.1.1 Ασφάλεια τύπου D-

Αποτελείται από δακτύλιο προσαρμογέα, φυσίγγιο, βάση και καπάκι. Η βάση της ασφάλειας συνδέεται με το καπάκι της ασφάλειας και η κασέτα διατηρείται μέσα στην ασφάλεια μέσω του δακτυλίου του προσαρμογέα. Το κύκλωμα ολοκληρώνεται όταν η άκρη του φυσιγγίου έρθει σε επαφή με τον αγωγό.

D-Πληκτρολογήστε ασφάλεια

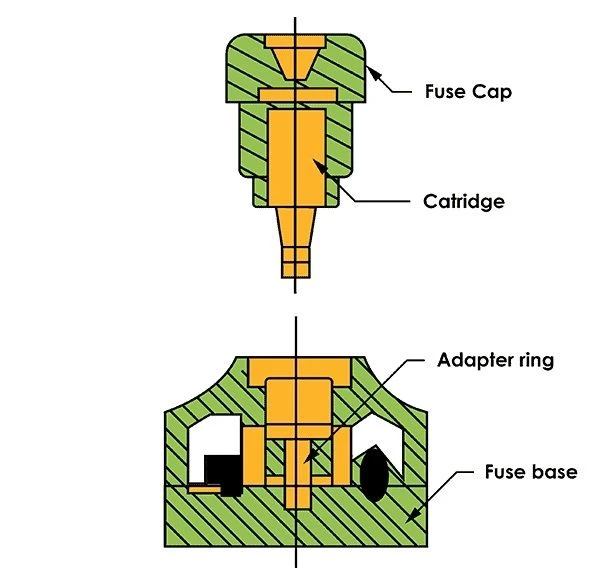

Κατασκευή τύπου D- (Πηγή: Codrey Electronics)

2.1.1.2 Σύνδεσμος-πληκτρολογήστε Fuse

Οι ασφάλειες φυσιγγίων τύπου Link-είναι επίσης γνωστές ως ασφάλειες υψηλής χωρητικότητας ρήξης (HRC). Η ασφάλεια HRC έχει υψηλή ικανότητα θραύσης. Έχει δύο μεταλλικά άκρα και στις δύο πλευρές. Το γέμισμα της θρυαλλίδας με σκόνη καθαρού χαλαζία δρα ως πυροσβεστικό τόξο. Το στοιχείο ασφάλειας χρησιμοποιεί ασήμι ή χαλκό για την κατασκευή του.

Θερμότητα-Ασφάλεια αντίστασης

Κατασκευή Ασφάλειας Τύπου Συνδέσμου (Πηγή: Codrey Electronics)

Το στοιχείο ασφάλειας μεταφέρει το ρεύμα βραχυκυκλώματος για μεγάλο χρονικό διάστημα. Κατά τη διάρκεια αυτής της περιόδου, ένα αβέβαιο σφάλμα θα λιώσει και θα ανοίξει το κύκλωμα. Η χημική αντίδραση μεταξύ ενός ατμού αργύρου και της σκόνης πλήρωσης σχηματίζει υψηλή αντίσταση που βοηθά στο σβήσιμο του τόξου.

Η ικανότητα θραύσης της ασφάλειας αυξάνεται χρησιμοποιώντας δύο ή περισσότερα ασημένια σύρματα παράλληλα. Αυτός ο τύπος ασφάλειας είναι πολύ αξιόπιστος και χωρίζεται σε δύο τύπους: Ασφάλειες τύπου Blade και Ασφάλειες τύπου Bolt down.

Ασφάλεια τύπου λεπίδας

Βιδωμένη ασφάλεια

Η ασφάλεια Blade είναι επίσης γνωστή ως φτυάρι ή βύσμα-. Οι κατασκευαστές OEM αυτοκινήτων χρησιμοποιούν αυτήν την ασφάλεια για προστασία κυκλώματος οχήματος και αντοχή σε υψηλές θερμοκρασίες. Ενώ, οι ασφάλειες Bolt down είναι ειδικές-ασφάλειες κατάλληλες για πετρελαιοκίνητα οχήματα και δεν είναι κατάλληλες για φορτηγά.

2.1.2 Επανασύρματη ασφάλεια

Η επανα{0}}καλωδιακή ασφάλεια είναι επίσης γνωστή ως κιτ-Κατ. Είναι μια απλή και φθηνότερη μορφή ασφάλειας. Αυτή η ασφάλεια είναι κατάλληλη για οικιακή καλωδίωση π.χ. σε σπίτια. Επιπλέον, όταν η ασφάλεια σβήσει, είναι εύκολο να αντικατασταθεί και να επαναχρησιμοποιηθεί.

Αποτελείται από βάση ασφαλειών και φορέα ασφαλειών. Η κατασκευή του στοιχείου ασφάλειας στον φορέα ασφαλειών χρησιμοποιεί επικασσιτερωμένο χαλκό, μόλυβδο ή αλουμίνιο και πορσελάνη για τη βάση.

Η βάση διαθέτει δύο ακροδέκτες για εισερχόμενη και εξερχόμενη τροφοδοσία. Όταν παρουσιαστεί σφάλμα, το στοιχείο ασφάλειας σβήνει και διακόπτει το κύκλωμα. Η καμένη- ασφάλεια μπορεί να αντικατασταθεί από μια νέα. Το κύριο πλεονέκτημα αυτού του τύπου ασφάλειας είναι ότι είναι επανακαλωδίωση αλλά το μειονέκτημα είναι λιγότερο αξιόπιστο.

2.1.3 Ασφάλεια επιθετικού

Αυτός ο τύπος ασφάλειας έχει έναν μηχανικό δείκτη ή έναν πείρο κρούσης που προεξέχει μέσα από το καπάκι της ασφάλειας κατά τη λειτουργία της ασφάλειας. Αυτό παρέχει οπτική αναγνώριση μιας καμένης ασφάλειας και λειτουργεί ως σκανδάλη για εξωτερικές συσκευές. Μπορεί να χρησιμοποιηθεί για προστασία βραχυκυκλώματος κινητήρων μέσης τάσης.

2.1.4 Ασφάλεια εγκατάλειψης

Ασφάλεια εγκατάλειψης (Πηγή: Codrey Electronics)

Η ασφάλεια πτώσης είναι μια ασφάλεια τύπου αποβολής για την προστασία των μετασχηματιστών. Όταν το στοιχείο ασφάλειας λιώνει, πέφτει λόγω της βαρύτητας, παρέχοντας έτσι πρόσθετη απομόνωση.

2.1.5 Ασφάλεια διακόπτη

Η ασφάλεια διακόπτη χρησιμοποιείται για κύκλωμα χαμηλής και μέσης τάσης. Μπορούν να σπάσουν με ασφάλεια ανάλογα με ονομαστικά ρεύματα της τάξης του 3 φορές το ρεύμα φορτίου.

(Πηγή: https://www.codrey.com/electrical/types-of-fuses-και-των-εφαρμογών τους)
